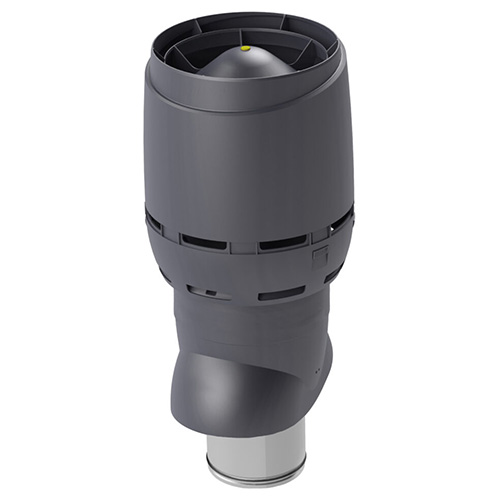

Вентиляционный выход Vilpe FLOW XL 200/300/700 мм с колпаком Серый

Вентиляционный выход Vilpe FLOW XL 200/300/700 мм с колпаком предназначен для отвода воздуха из системы вытяжной вентиляции через крышу. Применяется в системах с канальным вентилятором, кухонной вытяжкой или рекуператором при соответствии проекту и требованиям оборудования. Это оконечный элемент воздуховода, а не вентилятор: он не создает принудительную тягу самостоятельно.

Работа на кровле

Утепленная конструкция уменьшает охлаждение удаляемого воздуха на участке над крышей и снижает риск образования конденсата внутри трубы. При этом утепление самого выхода не заменяет теплоизоляцию воздуховодов в холодном чердаке. Колпак FLOW защищает устье от прямого попадания осадков и организует выброс воздуха. Его наличие не исключает влияния ветра на работу вентиляции, поэтому расположение выхода и параметры системы определяют при проектировании.

Наружный корпус из полипропилена закрывает внутреннюю оцинкованную трубу и теплоизоляционный слой. Подводящий воздуховод подключается к внутренней трубе; резиновое уплотнение в нижней части помогает обеспечить плотность соединения. Стык необходимо проверить после монтажа: утечки вытяжного воздуха в подкровельное пространство повышают риск увлажнения конструкций.

Подбор проходного элемента и установка

Выход можно установить на разных видах кровли, но для каждого покрытия требуется соответствующий проходной элемент серии XL. Он заказывается отдельно. Совместимость проверяют по модели выхода, материалу и профилю покрытия, а также уклону ската. Сам по себе вентиляционный выход не обеспечивает герметичного прохода через кровельный пирог: примыкания к покрытию и изоляционным слоям выполняют по инструкции производителя.

В комплект входят труба, колпак FLOW и крепеж. Перед установкой следует проверить комплектность и предусмотреть место для подключения воздуховода. Положение выхода на скате назначают с учетом снеговых скоплений, соседних конструкций и воздухозаборных устройств. Требуемую высоту над кровлей оценивают для конкретного объекта, а не только по размеру изделия.

Что учесть при подключении

Сечение выхода должно соответствовать расчетному расходу воздуха и присоединяемому каналу. Резкие переходы сечения, лишние повороты и длинные гибкие участки увеличивают сопротивление сети и могут снижать производительность вытяжки. Для системы с рекуператором этот элемент используют на линии выброса воздуха только при соблюдении требований производителя установки. Выход не предназначен для отвода дымовых газов от печей и котлов.

Серый цвет вентиляционного выхода Vilpe FLOW XL нейтрально смотрится на кровлях различных оттенков и помогает сохранить аккуратный внешний вид конструкции. Поверхность менее заметна на фоне серых и графитовых кровельных покрытий.
